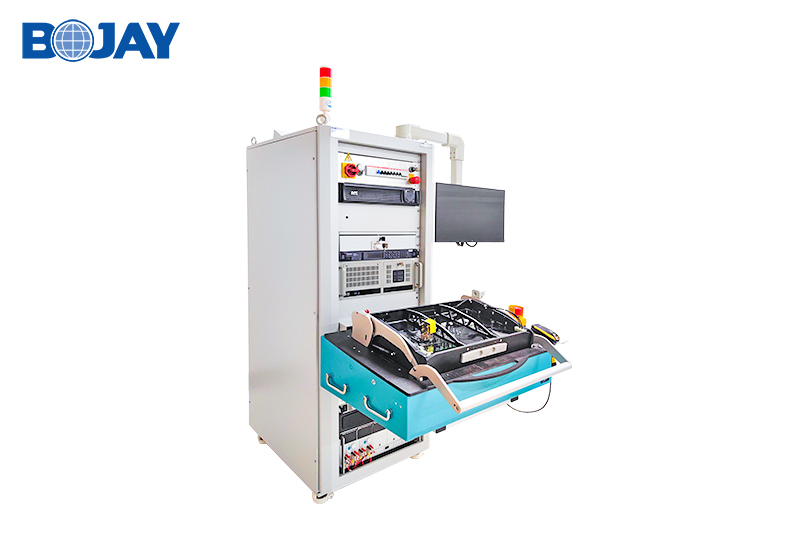

PCBA FCT測試平臺
- 產品詳情
- 文件下載
主要儀器構成
● Magna 高壓程控直流電源(0-1500V/2KW)
● Keysight程控交流電源 AC6802B(1000 VA/310 V/5A)
● Keysight N6700C多通道程控電源模塊(5通道: 0-50V ,1通道 0-50A)
● NI PXI測試系統(RS485、CAN、DMM、OSC、Relay Matrix、FSG等板卡)
● ITECH 程控電子負載（6通道）
主要測試項目
● RS232\RS485\USB\CAN通信測試
● 電氣性能測試(電壓、電流、電阻、波形測試)
● 被動元件的ICT測試
● U V W三相電流標定測試
● 模擬標定測試(高壓標定、傳感器標定)
● 啟動波形測試
● 輸出帶載測試
平臺主要特點
● 適用于3C、汽車電子、工業產品板級FCT測試
● 基于ECT標準接口模塊，平臺支持治具快速更換
● 通過更換測試治具，該測試系統可適應不同機種的FCT測試
● 軟件平臺基于NI LabVIEW&TestStand支持二次開發
